Scientific reconstruction of a viennese grand piano by Anton Walter, c1782
Walter's german action with escapement
Range: 5 octaves (F1-f3)
Pitch of our reconstructions a1 = 415 Hz

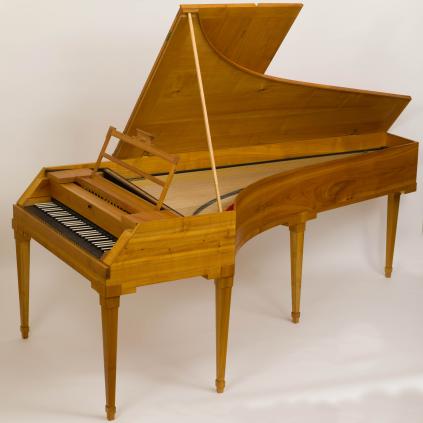

Reconstruction 1:
W. A. Mozart
(1756-1791)
Sonata C major K 545, composed Vienna, 26th of June 1788
Varvara Manukyan (piano)
Thomas Schweiger (production)
Pitch: a1 = 415 Hz
Tuning: Neidhardt - "Für die kleine Stadt"
Excerpt from 1st movement Allegro
Excerpt from 2nd movement (played with Moderator)

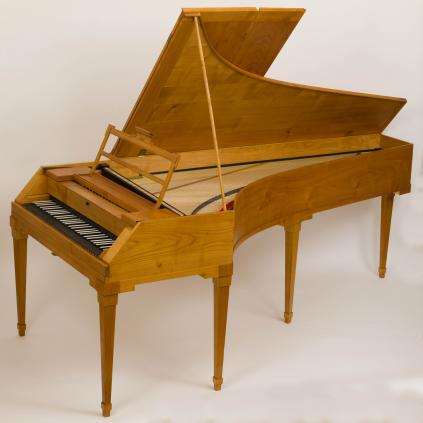

Reconstruction 2:
W. A. Mozart (1756-1791)
Sonata C major K 545, composed Vienna, 26th of June 1788
Varvara Manukyan (piano)
Thomas Schweiger (production)
Pitch: a1 = 415 Hz
Tuning: Neidhardt - "Für die kleine Stadt"
Excerpt from 1st movement Allegro
Excerpt from 2nd movement (played with Moderator)
Documentation and scientific reconstruction
The original unsigned grand piano c1782 shows
many chararacteristic elements of the early instruments by Mozart's
piano builder Anton Walter. It belongs to the collection of musical
instruments of the Technisches Museum Vienna (TMW), acquired after being discovered on the attic of an historic estate by an Austrian trader. The instrument is not signed but reveals all elements known to be Walter's in literature. It was
documented by photographs and drawings in its pre-restoration state in
the 1990s, before we founded our institute. During the same time a
reconstruction in reverse engineering using tools and methods of the time of origin was begun. For our work project of documenting and restoring see here.
This instrument has a modified action which might represent the first version of a specific innovation by Anton Walter. Traces of these special wooden hammer capsules could be found in another early Walter instrument in Eisenstadt, but were still present only in the instrument in TMW. The Eisenstadt grand is closely resembling Wolfgang Amadé Mozart's grand acquired by him when he moved to Vienna, for playing at his home as well at public concerts. Mozart's instrument (now in Salzburg) was, however, re-worked by Walter when Constanze Mozart gave it to her son. It can be assumed that Mozart's grand in his lifetime has a similar sound and touch to our replica of the THW grand which might have resembled the original state of Mozart's own.
Thus this instrument offers an unique approach to Mozart's ideas of piano sound in his Viennese period and a special source of inspiration.
Literature: Many papers discussing the three early Walter grands mentioned, cf. in: Mitteilungen der Internationalen Stiftung Mozarteum, 48. Jg., Salzburg (2000)
Zum gesamten Dokumentations- und
Restaurierungsprojekt siehe
hier den Vortrag beim Internationalen Symposium im Palais Rasumofsky Wien
1995. "Restaurieren, Renovieren, Rekonstruieren/Methoden für
Hammerklaviere" von Helmut Balk.
Ascription to Anton Walter
Ithe early stages of piano production the instruments were rather individually designed. Unsigned instruments therefore often allow to be assigned to a single maker of a workshop tradition according to their design elements. Those typical for Anton Walter in his early period linking the grand piano of the Technische Museum Vienna to two more early Walter instruments, the "Eisenstadt grand" (Eisenstadt, Haydn-Museum) and W. A. Mozart's (Salzburg, Mozarteum), are:
· The uncommonly wide base of the bent frame narrowing to the soundboard edge. The frame is put together by 5 layers of spruce. After 1785 Anton Walter no longer used this method of constructing the frame. (see below: Michael Latcham, p. 16)
· The treble has choirs of 3 strings, shifting from 2 to 3 between g#‘ und a'. All Walter instruments after 1782 change one semitone higher. (see Michael Latcham, p. 20.)
· The soundboard bar has only one row of pegs. For oblique guide of strings there is, uncommonly, no second row of pegs but grooves cut in the bar. (see Michael Latcham, p. 24)

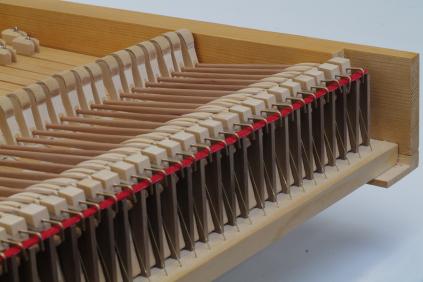

· Der Klaviaturrahmen zeigt an seinem hinteren Ende Ausschnitte, in denen die Auslöser in einer separat konstruierten Auslöser-Leiste befestigt sind und für Regulierungsarbeiten als Ganzes leicht entfernt werden können. (Abbildung siehe weiter unten bei "Die Mechanik") Diese Ausschnitte an der Klaviatur sind beim Eisenstädter und beim Mozart-Flügel ebenfalls vorhanden, die Befestigungskonstruktion der Auslöser wurde allerdings bei letzteren beiden sehr verändert und der späteren Bauweise Walters angepasst.
· Baß- und der Diskantzwickelwand sind auf eine charakteristische Art mit der der Kurvenwand verbunden.
· Der Resonanzbodensteg zeigt bei allen drei Instrumenten im Bassbereich keine Biegung, sondern einen Knick.
· Die hintere Tastenführung erfolgt in Kanzellen, deren
Abdeckung mit einem Faden befestigt ist - ist beim Eisenstädter Hammerflügel erhalten. (Abbildung siehe weiter unten bei "Die Mechanik")

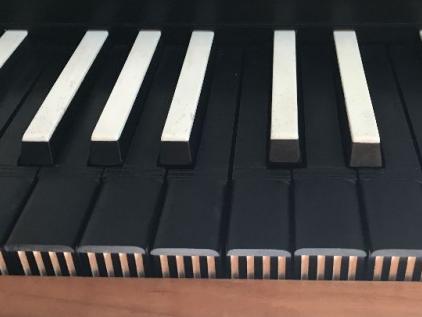

· Das Dekor der Tastenfronten ist gleich.

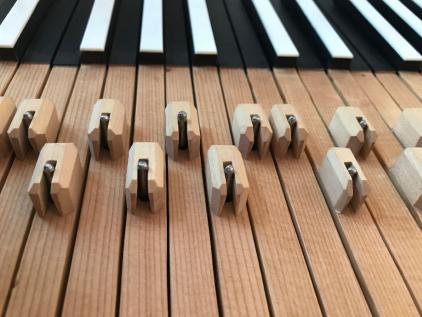

· Auf der Taste befinden sich hochrechteckige Führungsbäckchen für den Waagbalkenstift mit charakteristischer Formgebung (bei Mozarts Hammerflügel erhalten)
· Auf den Tasten liegen die Auflagepolster der Dämpfer. Sie
stehen seitlich über die Taste hinaus, weshalb die Nachbartasten mit
Ausnehmungen versehen sind, die den Polstern Platz lassen. Beim
Mozartflügel ist diese Situation durch Dämpferhebeböckchen inzwischen
verändert, die Ausnehmungen sind aber noch vorhanden. Beim Eisenstädter
Flügel stehen die Dämpfer noch ohne Böckchen auf der Taste, die Tasten
sind aber in diesem Bereich so stark in der Breite verringert, dass eine
Ausnehmung nicht mehr vorhanden bzw. nicht mehr notwendig ist.
· Der Schnabel ist mittels eingesetztem Ahornplättchen verbreitert, Reste davon sind beim Eisenstädter Instrument vorhanden. (Abblidung siehe weiter unten bei "Die Mechanik")
· Die Holzauswahl bei der Klaviatur und der Mechanik entspricht derjenigen beim Eisenstädter Instrument: Klaviaturrahmen und Tastenhebel -> Fichte, Tastenkanzellen -> Walnuss, Schnabelplättchen -> Ahorn
Wegen dieser Vielzahl an bautechnischen Ähnlichkeiten und
Übereinstimmungen des Hammerflügels aus dem Technischen Museum Wien mit
den beiden anderen Instrumenten der frühesten Bauphase kann man eine
Zuschreibung an Anton Walter deutlich untermauern.
Ein sehr interessanter und viel diskutierter Punkt aber sind die Mechaniken der beiden Vergleichsinstrumente, die bei späteren Überarbeitungen und Modernisierungen stark verändert und der späteren Bauweise Anton Walters angepasst worden sind. Ihre ursprüngliche Bauart lässt sich nicht mehr mit Sicherheit feststellen. Die zahlreichen kleinen Details, die sie mit dem Hammerflügel des TMW teilen lassen aber durchaus die Hypothese zu, dass die beiden anderen
frühen Instrumente womöglich ursprünglich eine sehr ähnlich konstruierte
Mechanik besaßen. Zu dieser Vermutung jedenfalls kam auch der
Klavierbauer und Restaurator Robert Brown (Oberndorf bei Salzburg), der
den Eisenstädter Walter-Flügel in den 1990er Jahren restaurierte und
auch die Mechanik des Flügels von TMW nachgebaut hat. (siehe den
entsprechenden Artikel von Robert Brown im Literaturhinweis unten:
Mitteilungen der Internationalen Stiftung Mozarteum, S. 160 - 170)
Folgt man nun dieser Hypothese, hätte man die Möglichkeit, sich
anhand des Hammerflügel aus dem Technischen Museum Wien der Klavierwelt
Mozarts über die Zeiten hinweg fragend und forschend anzunähern. Eine mögliche Inspiration sollte sich dabei nicht nur auf den Klang und
die Spielart konzentrieren - hier stellen sich nach mehr als 200 Jahren
tatsächlich einige Fragen - sondern vor allem auch auf die
bautechnischen Aspekte und handwerklichen Problemlösungen in der frühen
Phase des Wiener Hammerflügelbaus. Beobachtet man darauf hin Korpus und
Mechanik des Hammerflügels des TMW-FLügels, staunt man über die vielen kleinen Details, mit denen der
junge Anton Walter das Modell der Stein'schen Prellzungenmechanik weiter
entwickelt und seine eigenständige Wiener Klavierbauschule begründet
haben könnte.
Siehe zu Mozarts Klangwelt und seinen Klavieren hier: "Wolfgang Amadé Mozart, der Clavierspieler" von Erich Tremmel.
Literaturhinweise:
Michael Latcham: The Stringing, Scaling and Pitch of Hammerflügel built in the Southern German and Viennese Traditions 1780-1820, 2 Bd. (=Musikwissenschaftliche Schriften, Bd. 34), München 2000.
Viele Aufsätze bezüglich der wissenschaftlichen Diskussion zu den drei frühen Instrumenten Anton Walters, darunter auch derjenige von Robert Brown, finden sich in: Mitteilungen der Internationalen Stiftung Mozarteum, 48. Jg., Salzburg (2000)
Anton Walter and his early years as an instrument maker in Vienna
Alle folgenden Informationen stammen aus: Rita Steblin, Anton Walter’s Difficult Early Years in Vienna: New Documents, 1772-1779, in: Journal oft he American Musical Instrument Society, Vol. 33, (2007), S. 43-75 <> Silke Berdux und Susanne Wittmeyer, Biographische Notizen zu Anton Walter (1752-1826), in: Edition Kulturgeschichte, Forschungen und Studien zur Kulturgeschichte von Neuhausen a.d.F., Band 2 Namhafte Persönlichkeiten aus Neuhausen, hsgg. v. Junges Forum & Kulturgeschichte Neuhausen, Neuhausen 2018; und in: Mitteilungen der Internationalen Stiftung Mozarteum Bd. 48 (2000), S. 13-106.
Anton Walter (1752-1826) war nach heutigem Kenntnisstand vermutlich der erste Instrumentenbauer, der in Wien Pianofortes herstellte. Geboren im schwäbischen Neuhausen, erhielt er in seiner Jugend eine Ausbildung zum Schreiner. In den beginnenden 1770er Jahren zog es ihn nach Wien, wo er innerhalb der nächsten Jahrzehnte zum führenden Klavierbauer wurde. Nachdem man lange über seine Ausbildung zum Instrumentenbauer sehr wenig wusste, ist es inzwischen sicher, dass er keine reguläre Ausbildung zum Orgel- und Instrumentenbauer absolvierte, sondern lediglich bei vier verschiedenen Wiener Orgelbauern zwischen wenigen Wochen bis zu einem halben Jahr als Schreiner mitarbeitete. Orgelbauer waren diejenigen, die laut Zunftordnung alle Arten von Tasteninstrumenten bauen und eine ordnungsgemäße Ausbildung durchführen durften, was bei Walter aber nicht zutraf. Vermutlich 1775 besuchte Walter darüber hinaus Vorlesungen an der k.k. Ingenieur Akademie, die er selbst dann als hauptsächliche Grundlage seiner eigenständigen Fortbildung zum Instrumentenmacher ansah. 1776 machte er sich dann, obwohl ohne abgeschlossene Ausbildung und daher von der Zunft der Orgelbauer als sog. „Störer“ angesehen, selbstständig. (Eine gewisse Anzahl „Störer“ wurde von der Verwaltung, die die Macht der Zünfte beargwöhnte, toleriert). Zusammen mit einem weiteren Mitarbeiter baute er Tasteninstrumente, die er wohl recht preiswert unter die Leute brachte. Er scheint dabei so erfolgreich gewesen zu sein, dass es 1778 schließlich zum Konflikt mit der Zunft der Orgelbauer kam.
In Folge des Gegenwinds durch die Zunft der Orgelbauer reichte Walter 1778 eine Petition bei der Regierung ein, der er später auch einige Gutachten befreundeter Persönlichkeiten beilegte. Petition und Gutachten zeichnen das Bild eines umfassend interessierten jungen Mannes, der sich intensiv vor Allem auf akademischem Weg mit den physikalischen Grundlagen des Instrumentenbaus befasste. So schreibt er über sich selbst, er sei nach seiner Ausbildung zum Schreiner nach Wien – als „Sammelplatz der Künste“ – gekommen und habe hier das Studium der„Geometrie, Arithmetik, Algebra, Mechanik, Architektur und Tonkunst“aufgenommen. Er habe sich dann für die „Tonkunst“ als Beruf entschieden und begonnen, „etliche Flieg" (gemeint ist der „Flügel“, der bis dato die Flügelform des Cembalos umschreibt ) zu bauen, „die so vielen Beifal fandten, dass ich mich endlich diesem Metier bis diese Stunde ganz und gar widmete.“. Er bittet daher um die„Erlaubniß, Instrumenten zu verfertigen“ da er „als ein nicht mechanischer, sondern auf die Tonkunst studierter Instrumenten Macher (…)“ arbeite. Mit dieser Aussage, die „Tonkunst“ als Grundlage seiner instrumentenbauerischen Arbeit zu betrachten, möchte sich Walter von den Orgelbauern absetzen, deren Arbeit er mit der Beschreibung „mechanisch“ belegt.
In seinem Gutachten bestätigt Friedrich Wilhelm Gerlach, Lehrer der physikalischen Mechanik an der k.k. Ingenieur Akademie, diesen Ansatz. Er schreibt, er habe an Anton Walter „besondere Fähigkeit und Kenntnisse, insonderheit in seiner Kunst oder Profession, beobachtet (…); daß er solche immer tiefer und gründlicher zu erforschen trachte, die Verhältniß der Theile der musikalischen Instrumente nach richtigen Grundsätzen der Physik und Mechanik, in Ansehung der Töne und Bewegung zu bestimmen sich bemühe; daher schon manche Verbesserung und neue Erfindung gemacht (…)“. Auch das Gutachten von Johann Adam Grünwald, Professor an der k. und k. Ingenieur Akademie, beschreibt ihn als besonders in den Wissenschaften kenntnisreichen jungen Mann, „so seine in verschiedenen neuen Arten selbst verfertigt Instrumenten der strengsten Prüfung nach ihm als einen Anfänger gewieß viele Ehre machen, indem solche immer unter die ersten der besten Werke genohmen werden können, weil sie nicht bloß nach den alten Mechanismen sondern nach eigner durch sichere Grundsätze unterstütze Erfindung und Bemühung eingerichtet sind.“
Alle diese Aussagen, sowohl diejenigen von Walter selbst als auch von seinen Gutachtern, bezeugen die besondere Affinität und den Willen zu grundsätzlichen Neuerungen und Erfindungen bei den Flügeln. Daher ist es besonders spannend, die frühen erhaltenen Instrumente Anton Walters zu studieren. Was hat er von Vorbildern wie beispielsweisen dem Augsburger Orgel- und Klavierbauer Johann Andreas Stein übernommen, was hat er selber entwickelt? Eine Reihe von Baumerkmalen in den frühen Hammerflügeln Anton Walters – darunter auch des Instrumentes im Technischen Museum Wien – zeigen Neuerungen, die bis dahin von keinem anderen Klavierbauer umgesetzt wurden. Dies ist am Korpus der Stimmstock mit Kämpfer, die 3-Chörigkeit ab der höheren Mittellage und die sehr massive Konstruktion des Rastens. Alle diese Vorkehrungen dienen einem starken Ton. Auch die Klaviatur, deren Tasten-Hebel vom Bass zum Diskant hin kürzer werden, dienen im Bass der Erweiterung der Lautstärke ins Forte – im Diskant wird dagegen die Anzahl der Saiten von zwei auf drei erhöht (bewirkt ein Gleichbleiben der Klangfarbe im Forte). In der Mechanik wiederum werden ebenso Vorkehrungen zum extremen Piano getroffen wie beispielsweise die Formgebung und die Belederungen an Auslöser und Schnabel und der Moderatorzug. (Siehe dazu weiter unten "Klangliche Konzeption") Eine besondere Innovation Walters, der sog. "Fänger", der den Hammer bei kräftigem Forte-Anschlag vom Rückprall an die Saiten hindern soll, ist in der Mechanik des TMW-Flügel in einer originellen Art und Weise gelöst und zeigt eine raffinierte, aber aufwendige Problemlösung ohne Fängerleiste, die Walter in späteren Instrumenten einbaute. (Siehe weiter unten "Hammerkapsel und Hammerstiel")
The action
Die
Besonderheit dieses Instrumentes liegt in seiner Mechanik, die sehr
eigenständig und in vielen Details ungewöhnlich ist. Michael Latcham kam
bei seinen Untersuchungen zum Schluss, sie repräsentiere in ihrere
heutigen Form mit großer Sicherheit einen tiefgreifend veränderten
Zustand, gefertigt von eher unprofessioneller Hand wahrscheinlich nach
1800. Zusammen mit Alfons Huber stellte er die Hypothese in den Raum,
die drei frühen Hammerflügel Anton Walters mit ihren deutlichen Spuren
von Umbauten hätten womöglich ursprünglich eine komplett andere
Mechanik, nämlich eine Stoßmechanik besessen.
Unsere
Hypothese geht dagegen - wie oben unter "Zuschreibung an Anton Walter"
bereits dargestellt - davon aus, dass die Mechanik in TMW die
womöglich
frühesten Version einer eigenständigen Innovation Anton Walters
darstellt, die in ähnlicher Form auch bei den beiden anderen frühen
Instrumenten Walters vorhanden gewesen sein könnten. Für diese Hypothese
spricht sich auch Robert Brown aus und beschreibt ausführlich die
relevanten Indizien (in: Mitteilungen der Internationalen Stiftung
Mozarteum 2000, S. 160 - 170), die hier nochmal kurz gezeigt werden
sollen:
1.) Alle drei Instrumente besitzen, wie oben bereits kurz erwähnt, an der Rückseite der Klaviatur-Wangen Ausschnitte, die nur noch bei TMW eine eindeutige Funktion, nämlich die Aufnahme und Lagerung einer Auslöser-Leiste, besitzen. Bei den beiden anderen Instrumenten sind sie nach den Umbauten der Mechanik funktionlos geworden.
2.) Die ungewöhnlich geformten Kapseln bei TMW sind breitflächig auf die Hinterenden der Tasten aufgeleimt. Deutlich sichtbare Spuren eines abgelösten Teils dieser Größenordnung und damit womöglich dieser Art von Hammerkapseln finden sich auch auf den Tasten-Hinterenden des Eisenstädter Flügels (so beschrieben von Robert Brown in seinem Artikel Klaviatur, Mechanik und Dämpfung des Mozart-Flügels im Vergleich zum "Eisenstädter Flügel" von Anton Walter, in: Mitteilungen der Internationalen Stiftung Mozarteum, 48. Jg., Salzburg 2000). Auf den Tastenhinterenden des Hammerflügels, den W. A. Mozart 1782 erwarb, gibt es nach tiefgreifenden Umbauten der Mechanik, die wahrscheinlich bei der Übergabe an den Sohn Franz Xaver Wolfgang Mozart erfolgten, lediglich nur noch wenige sichtbare Spuren, die man eventuell dem Entfernen der hölzernen Kapseln zuordnen könnten. Insgesamt aber ist die Spurenlage zur ursprünglichen Mechanikform bei diesem prominenten Instrument wegen der Umbauten und Restaurierungen sehr lücken- und rätselhaft.
3.) Die Tasten sind an ihrem hinteren Ende in Kanzellen geführt, die von einer mit Tuch unterpolsterten Leiste abgedeckt wird. Diese Leiste ist mit eine Bindfaden fixiert und kann abgenommen werden. Alle drei Instrumente zeigen hier eine gleiche Bauart und damit das Potenzial, sehr ähnlich angelegt zu sein. Die Abdeckleiste dient bei TMW als Auflage des bauchigen Endes des Hammerstiels und fungiert damit als eine Art Fänger. Die beiden Vergleichs-Instrumente lassen einen erst nachträglichen Einbau einer Fängerleiste vermuten, waren also im ursprünglichen Zustand ebenfalls ohne Fänger. Da die Kanzellenschiede nicht verleimt sind, kann durch das Abnehmen der Abdeckleiste die Steighöhe der Tastenenden durch Herausziehen oder Einschieben der Schiede in einem gewissen Grad eingestellt werden, was eine Regulierungsmöglichkeit für die Spielbarkeit des Instrumentes darstellt.
Anton Walter verwendete in seinen späteren Instrumenten, die ohne Spuren tiefgreifender Veränderungen erhalten geblieben sind, das von Johann Andreas Stein eingeführte Prinzip einer Prellzungenmechanik mit Einzelauslösung Wegen einiger Abwandlungen in Detailfragen wird Walters Mechanik heute Wiener Mechanik genannt. Folgt man nun unserer Hypothese, TMW besäße eine frühe Version dieser Mechanik, kann man feststellen, dass er die Stein'sche Mechanik als Grundlage verwendete, aber neben seiner eigentümlichen Holzkapsel weitere Details veränderte. Ziele seiner Dataillösungen scheinen gewesen zu sein:
a) viele Möglichkeiten der Regulierung der Mechanik,
b) eine insgesamt lauterer Klang und
c)
das Weiterentwickeln der traditionellen Konzeption von Registern wie
bei Orgel und Cembalo, in diesem Fall aber das Piano und Forte
betreffend.
Für diese drei Ziele betrieb er einen hohen technisch-handwerklichen Aufwand und fand eine Reihe von raffinierten Lösungen mit vorausschauender Problemlösungsstrategie. Der Unterschied an handwerklichem Aufwand zu einer Mechanik von Johann Andreas Stein beginnt schon auf rein quantitativer Ebene: benötigt eine Mechanik-Einheit (Hammer + Auslösezungen) von J. A. Stein ca. 15 Komponenten, so kommt Walter bei seinem Flügel TMW auf mindestens 18, die Auslöser-Bank nicht mit eingerechnet. Die Summe der Mechanik-Einzelteile, die vom Klavierbauer angefertigt werden müssen, steigt dabei von 915 bei J. A. Stein auf 1098 bei Walter:
• Waagebalkenstegstift-Führungsbäckchen
oben
• Waagebalkenstegstift-Führungsbäckchen
unten [1]
• Kapsel
• Belederung Achsbohrung 2 x
• Fixierung der Belederung 2 x
• Achsen
• Hammerstiel
• Hammerkopf, Größe von Baß
bis Diskant variierend
• Belederung Hammerkopf
• Hammerkopf-Ruhepolster
• Schnabelplättchen
• Belederung Schnabelplättchen
• Auslösezunge
• Belederung Auslösezunge
• Befestigung Auslösezunge
• Feder Auslösezunge
• Führung der Feder an der Auslösezunge
• Regulierungs-Häkchen an der Auslösezunge
→ 18 Komponenten mal Anzahl der Tasten (61) = 1098 Einzelteile
[1] Da diese Waagebalkenstegstift-Führungsbäckchen
sorgfältig gearbeitet sind und bei potentiell stärkerem Anschlag und höherer
Krafteinwirkung auf die Taste eine zuverlässigere Führung gewährleisten sollen,
werden sie hier - obwohl Teil der Taste - mit dazu gerechnet.

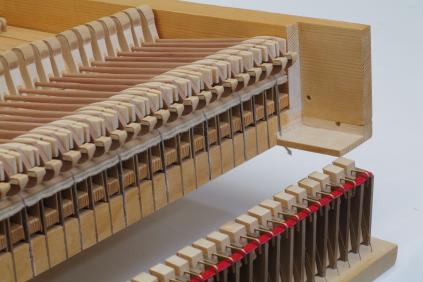

Dazu
kommt als weiteres, ebenfalls zur Mechanik zählendes Bauteil die Auslöser-Bank, in der die Auslöser in Kanzellen
und mit einem Regulierband (siehe Fotos oben) gelagert sind. Wie bereits erwähnt, kann es leicht für Regulierungsarbeiten
am Schnabel entfernt werden - ein Möglichkeit, die Stein für seine
Mechanik nicht vorsieht. Bei ihm sind die Auslöser direkt am Klaviaturrahmen befestigt.
In späteren Instrumenten vereinfachte sich Anton Walter die Arbeit mit der Verwendung zugelieferter Messingkapseln, da die hölzernen Kapseln, wie sie beim Flügel TMW vorliegen, sehr aufwendig und in vielen Arbeitsschritten (siehe unten zu den Kapseln) zu fertigen sind.
Hammer and capsule design
Ein wesentliches Merkmal der Mechanik von TMW
besteht darin, dass die einzelne Kapsel und das Hinterende des
Hammerstiels wegen einer bestimmten intendierten Funktion sehr eigenständig geformt sind. Sie kommen in dieser Form heute weder bei
den überlieferten Walter‘schen noch bei den Stein‘schen Mechaniken vor und wurden bisher auch bei keinem anderen Instrument in der Fachliteratur beschrieben. Ein uns kürzlich bekannt gewordener Hammerflügel von Sebastian Lengerer, der sich heute in Maribor/Slowenien befindet, ist das erste weitere Instrument, welches uns mit dieser Kapsel-Form begegnet (für diesen Hinweis danken wir sehr Albrecht Czernin, Wien). Eine nähere Untersuchung dieses Hammerflügels, der auf den ersten Blick außer der Kapselform kaum Merkmale der Walter'schen Bauweise aufweist, steht noch aus.
Die Hammerkapsel ermöglicht die bewegliche Lagerung des Hammerstiels. Sie ist auf dem Hinterende der Taste befestigt und bringt den Hammer in die richtige Position zu den Saiten als auch zum beweglichen Auslöser, der an das überstehende Ende des Stiels angreift. Beim Flügel des Technischen Museums Wien ist die Hammerkapsel darüber hinaus so geformt, dass sie eine besondere Idee des Erbauers, nämlich eine Art Fänger des Hammers beim Zurückfall nach dem Anschlag, ermöglicht. Es sollte verhindert werden, dass der Hammer bei kräftigem Forte-Spiel unkontrolliert zurück an die Saiten prellen kann. Dies erreichte Anton Walter, indem er dem Hammerstiel an seinem Schnabel-Ende eine bauchige Form gab. Dieser ausschweifende „Bauch“ unterhalb des Schnabels ruht auf dem Tuch der Abdeckung der Führung der Tasten-Enden. Nach dem Anprall an der Saite und bei gleichzeitigem Loslassen der Taste fällt der Hammer auf diesen Bauch Damit wird durch Hebelwirkung unterstützt, dass der Hammer nicht wieder nach oben prallen kann - zumindest, wenn die Taste nach dem Anschlag gleich wieder losgelassen wird, wie es z.B. bei Staccato-Anschlägen geschieht.
Die Kapseln sind sehr detailreich gefertigt. Insgesamt sind an den Rohlingen 8 Arbeitgänge bis zum Aufsägen in die einzelnen Kapseln, und dann nochmal an jedem Einzelstück bis zu 11 weitere Arbeitsgänge erforderlich. Hinsichtlich erforderlichem Arbeitsaufwand zu beachten ist die Summierung dieser Arbeitsschritte bei 61 Einzelteilen!
Dieser enorme Aufwand rechtfertigt sich jedoch, da jeder Arbeitsgang der Lösung spezifischer Probleme zugeordnet werden kann:
a) Ein Nachteil der wegen der intendierten Fänger-Funktion nach hinten geschweiften Form der Kapsel liegt darin, dass der Hammerstiel viel Berührungs- und damit Reibungsfläche mit den Seitenwänden der Kapsel haben könnte, was seine freie Beweglichkeit einschränken würde. Daher werden die Berührungsflächen der gabelförmigen Nut, in der der Hammerstiel liegt, in mehreren Arbeitsgängen so ausgeformt, dass der Hammerstiel nur im Bereich der Achse geführt wird und ansonsten frei beweglich bleibt.
b) Die Achse liegt in einer weiteren Nut auf der Oberseite der Kapsel, die mit Leder ausgeschlagen und sorgfältig mit feinen, konischen Holzdübeln verschlossen ist. Stein wählt an dieser Stelle u.a. eine Bohrung in seiner Holzkapsel, die er mit Filz auspolstert. Der Vorteil der nach oben offenen Nut, die mit konischen Dübeln verschlossen wird, liegt darin, dass man bei einem Ausschlagen und Lockern der Achse im Leder als Folge des Gebrauchs leicht nachjustieren kann, indem man entweder den Dübel etwas tiefer einschlägt oder das ausgeschlagenen leder ersetzt.
Damit zeigen sich an diesem fast unscheinbaren und ungewöhnlich geformten Einzelteil der Mechanik eine große Bandbreite an Überlegungen und Problemlösungen in Bezug auf die Kontrollierbarkeit des Klangs und auf die Nachregulierung der Gängigkeit der Mechanik: Das Zusammenspiel der Form der Kapsel, des Hammerstiels und der Abdeckleiste verhindern das unkontrollierte Zurückprallen des Hammers an die Saite
und wirken dadurch als Fänger. Später löste Walter dieses Problem mit einer sog. Fängerleiste, auf die die Hammerköpfe beim Rückfall zu liegen kamen. Damit vereinfachte sich die aufwändige Herstellung der beiden, in ihrer raffinierten Formgebung aufeinander abgestimmten Komponenten Kapsel und Hammerstiel deutlich.
Action regulation
Die Mechanik von TMW besitzt eine Reihe von Möglichkeiten, wichtige Stellgrößen nicht nur bei Fertigstellung des Instruments, sondern auch komfortabel im weiteren Gebrauch einregulieren zu können:
Zusammenbau:
Die Kapsel ist nach dem Verleimen auf der Taste in ihrer Ausrichtung hin zum Auslöser nicht mehr veränderbar. Um hier eine eventuell leichte Fehlstellung ausgleichen zu können und einen mittigen Kontakt des Hammerstiel-Schnabels am Auslöser zu gewährleisten, kann das Schnabel-Plättchen, das mit einer feinen Nut in den Schnabel eingeschoben ist, nach links und rechts verschoben werden. (2 Fotos, Schnabelplättchen Draufsicht, Schnabelplättchen Seitenansicht, beide ohne Leder)
Tastentiefgang:
Der Tastentiefgang wird von der Höhe der Kanzellenführung am hinteren Ende der Tasten bestimmt. Da die Kanzellen-Schiede nicht verleimt sind, kann ihre Höhe ohne allzugroßen Aufwand nachreguliert werden und ist in einem gewissen Rahmen variabel.
Schnabelluft:
Das Plättchen am Schnabel ist leicht regulierbar, es kann im Prozess der Einregulierung in seiner Stärke verändert werden, wodurch die Schnabelluft größer, oder – mit einem stärkeren Plättchen – geringer wird.
Die bauchige Rundung am Hammerstiel, mit der selbiger auf der Kanzellen-Abdeckleiste aufliegt, kann nachgearbeitet werden, so dass die Schnabelluft größer wird. Wenn zu viel weg ist, kann das Schnabelplättchen wiederum erhöht werden (indem man ein neues, höheres einpasst) -> Auswirkung auf Lage der Vordertasten! Gleichmäßigkeit hängt von gleichmäßigen Bäuchen ab!
Steighöhe des Hammers:
Die Auslöser können mit Hilfe des Stellhäkchens in ihrem Winkel verändert werden. Dadurch wird der Punkt der Auslösung bestimmt (der Punkt, an dem der Hammer vom Auslöser losgelassen wird, um dann frei zur Saite zu schwingen und wieder zurückzufallen.)
Sound concepts
Im Jahrbuch der Tonkunst von Wien und Prag 1796 beschreibt Johann Ferdinand von Schönfeld die beiden klanglichen Unterschiede der Wiener und Augsburger Fortepianos:
"Da wir nun zwei Instrumentenmacher haben, so theilen wir unsere Fortepiano in zween Klassen: die Walterischen und die Streicherischen [Nanette Stein, die Tochter von Johann Andreas Stein, führe zusammen mit ihrem Bruder nicht nur den Betrieb ihres Vaters weiter, sondern auch das sehr erfolgreiche Hammerflügel-Modell. Sie heiratete Johann Baptist Streicher]. Eben so haben wir auch bei genauer Aufmerksamkeit zwei Klassen unter unsern größten Klavierspielern. Eine dieser Klasse liebt einen starken Ohrenschmauß. Das ist ein gewaltiges Geräusche; sie spielt daher sehr reichtönig, außerordentlich geschwind, studiert die häckeligsten Läufe und die schnellsten Oktavschläge. Hiezu wird Gewalt und Nervenstärke erfordert; diese anzuwenden, ist man nicht mächtig genug, eine gewisse Moderazion zu erhalten, und bedarf also eines Fortepianos, dessen Schwebung nicht überschnappt. Den Virtuosen dieser Art empfehlen wir walterische Fortepiano. Die andere Klasse unserer großen Klavierspieler sucht Nahrung für die Seele, und liebt nicht nur deutliches, sondern auch sanftes, schmelzendes Spiel. Diese können kein besseres Instrument, als ein Streicherisches, oder sogenanntes Steinisches wählen. Die Zwischenklasse der Virtuosen werden außerdem nicht verlegen seyn, gute Instrumente nach jedem Geschmack und nach jedem Preis zu finden.“
Obwohl sich von Schönfeld 1796 sicherlich hauptsächlich auf die späteren Instrumente Anton Walters bezieht, die sich in einigen Details von seinen frühesten unterscheiden, so kann man doch den Beginn dieser eigenständigen klanglichen Konzeption Walters schon bei seinen frühesten erhaltenen Modellen sehr gut beobachten. Einige der im Folgenden aufgeführten Punkte werden vielfach in der Literatur genannt und beziehen sich auf alle drei Instrumente (Mozarts, Eisenstädter und TMW), andere betreffen nur TMW, weil sie in besonderen Eigenheiten dieser Mechanik liegen:
Forte:
Verstärkung der Korpuskonstruktion (Fotos siehe im nächten Kapitel zu den Veränderungen am Resonanzboden) mit einem massiven Kurvenrasten und verbreiterter Auflagefläche auf dem Boden -> hohe Kraft und Klangübertragung auf den Boden. (Material Fichte, die den Schall besonders gut und schnell - 7.000 Meter/Sekunde - leitet).
Änderung der Tastenhebel von Bass zu Diskant: die Tasten im Bass sind länger und haben dadurch einen längeren Hebel als im Diskant, was einen stärkeren Anschlag im Bass erlaubt. Zum klanglichen Ausgleich sind im Diskant 3 Saiten pro Ton aufgezogen.
Dämpferaufhebung (= Forte-Zug) mit Handhebeln und der Möglichkeit, Bass und Diskant relativ unterschiedlich anzusteuern.
Piano:
Moderator-Zug (=Piano-Zug): mit dem Register-Knopf in der Mitte des Kämpfers wird der Moderator-Zug eingeschaltet, der einerseits die Möglichkeiten ins Piano hinein erhöht, andererseits bei kraftvollem Spiel die Klangfarbe abrundet und grundtöniger macht.
Damit bei der Zurücknahme der Lautstärke die Bewegung der Hämmer und Auslöser nicht zu hören ist, sind sie auf größtmögliche Geräuscharmut hin konzipiert: Die Hammerstiel-Schnäbel sind beledert, ebenso die Kontaktfläche des Auslösers mit dem Schnabel. Diese Kontaktfläche, an der der Schnabel beim Vorgang der Auslösung entlang gleitet, ist darüber hinaus so geformt ist, dass sich hinter der Belederung kein Holz, sondern buchstäblich nur Luft befindet (siehe Foto unten).
Als weitere geräuschdämpfende Maßnahme schlägt der, mit Federkraft zum Hammerstiel-Schnabel hin geneigte Auslöser nicht an seiner Vorderseite an einer Holzleiste am Klaviaturrahmen an, sondern wird von kleinen Häkchen an der Hinterseite in einen Tuchstreifen eingehakt. Dieser Tuchstreifen wiederum macht das Zurückprallen des Auslösers nach dem Moment der Auslösung, wenn der Hammer frei gegeben wird, völlig geräuschlos. (Siehe Foto unten)
Alle
diese Einrichtungen, mit denen eine deutliche Steigerung der
dynamischen Möglichkeiten erreicht wird, zeigen einen erfindungsreichen
Geist mit gründlichem Wissen über Physik, Akustik und über die
impliziten Probleme von Hammermechaniken. Darüber hinaus nutzt er
kenntnisreich Materialeigenschaften von Hölzern und Leder und betreibt
zur Erreichung seiner klanglichen Vorstellungen einen sehr hohen
handwerklichen Aufwand.
Soundboard alterations
Der Hammerflügel im Besitz des Technischen Museums Wien (TMW) weist im Inneren Spuren nicht mehr vorhandener Bauteile und einige ungewöhnliche Elemente auf, die vermutlich als Resultat von Umbauten der statischen Konstruktion zu bewerten sind. Es ist gibt Hinweise, dass solche Umbauten mit Komplettöffnung des Instruments schon bald nach der Entstehung vorgenommen wurden und bei Anton Walter selbst erfolgten.

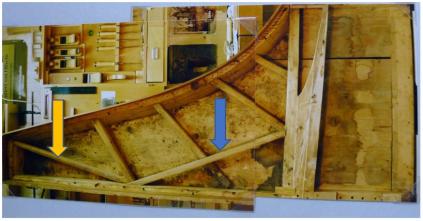

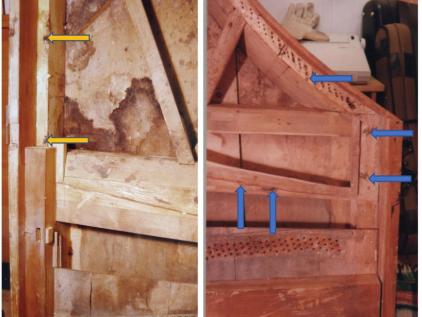

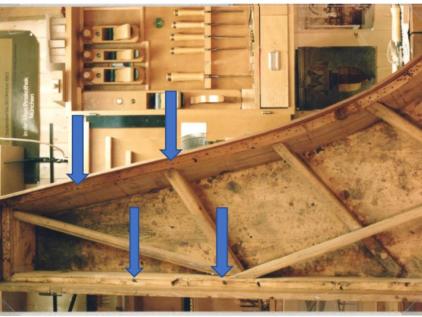

Der Innenaufbau des Korpus bei TMW zeigt aus seiner Bauphase 1 vier Streben, die vom Hohlwand-Rasten fächerförmig Richtung Basswand und Damm verlaufen. Ein sog. Abbund-Rasten (blauer Pfeil) verläuft schräg vom ersten Drittel des Damms bis etwa zur Mitte der Länge der Basswand (90 : 80 cm). Dieser Abbundrasten ist als Brücke geformt und verläuft über die Streben hinweg zur Basswand. Er scheint nachträglich, in einer Bauphase 2, in der Höhe reduziert worden zu sein, so dass danach der Resonanzboden nicht mehr darauf aufliegt bzw. in zwei Teile geteilt wird, sondern auf seiner ganzen Fläche frei schwingt. In dieser Bauphase 2 wurde zudem noch eine weitere Strebe (gelber Pfeil) eingebaut.

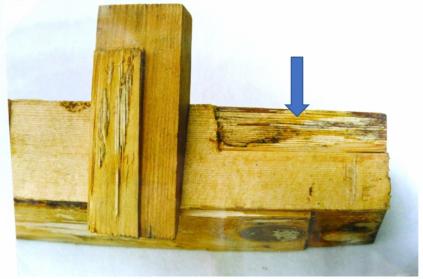

Unsere Hypothese ist, dass in der Bauphase 1 der
Abbund-Rasten ursprünglich bis
unter den Resonanzboden reichte und diesen in einen schwingenden Bereich
(über
den auch der Steg verläuft) und in einen „toten“ Bereich/Blindboden
teilte, wie es heute
noch bei den drei weiteren frühen Hammerflügeln von Anton Walter (Salzburg
Mozart-Geburtshaus, Eisenstadt Haydn-Haus, Rohrau Haydn-Geburtshaus) zu
beobachten ist.

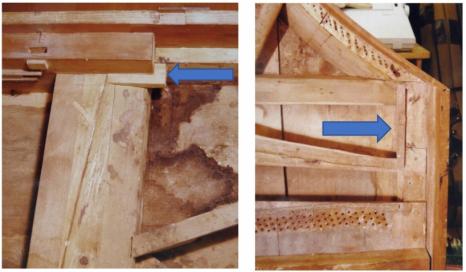

In einer Bauphase 2 wurde dann - nach unserer
Hypothese vermutlich vom Erbauer selbst - der Resonanzboden entfernt,
der Abbund-Rasten in seiner Höhe abgenommen und ein ungeteilter
Resonanzboden wieder eingebaut. Diese Situation ist zwar in unserem
Nachbau klanglich sehr überzeugend,
von der langfristigen Stabilität des Resonanzbodens her gesehen jedoch keineswegs
ideal. So zeigte
das Originalinstrument vor seiner Restaurierung massive Maßnahmen gegen ein Aufwölben des Resonanzbodens durch den Saitenzug. Hinweise dafür, dass es Walter selber war, der diesen Umbau durchgeführt
hat, können die Wiederverwendung des alten Steges mit den Kerbschränken
und dem Knick im Bass, und des alten Saitenanhangs sein. Bei einem
deutlich späteren Umbau des Instruments wären vermutlich die
Weiterentwicklungen im Hammerklavierbau aufgenommen worden, wie das beim
Mozart-Flügel mit seiner erneuerten Mechanik geschehen ist. Zum Zeitpunkt der Bauphase 2 aber scheint dafür keine Notwendigkeit gesehen worden zu sein, womöglich deshalb, weil das Instrument nicht als "überholt" angesehen wurde sondern dem Erbauer als Experimentierfeld diente.
Spuren zur Veränderung der Rasten- und Resonanzboden-Anlage, sichtbar bei herausgelöstem Resonanzboden:
1. Der Abbund-Rasten zeigte Bearbeitungsspuren, vermutlich von einem Stemmeisen, (blauer Pfeil) auf seiner Oberfläche, die sich durch das Abnehmen der Höhe im eingebauten Zustand erklären lassen. Dazu kommen noch die durch das Abtragen des Abbund-Rastens freigelegten Leimspuren an der Verbindung zur Basswand (auf den vorliegenden Fotos aus den 1990er Jahren leider schlecht zu erkennen).
2. Eine neue Strebe wurde vom Bass-Ende des Abbund-Rastens zur Ecke des Bass-Zwickel – Hohlwand eingebracht (siehe oben gelber Pfeil). Ihre Machart unterscheidet sich deutlich von derjenigen der anderen Rasten, gehört also wohl nicht zur ursprünglichen Rastenkonstrution.
3. An den Resonanzboden-Auflagen gibt es ringsherum Spuren von Rippen, die womöglich aus Bauphase 1 stammen und nicht mehr vorhanden sind. In der technischen Zeichnung (s.u.) zeigen die blauen Pfeile die Spuren der verlorenen Rippen außerhalb des Abbund-Bereichs an, die gelben diejenigen innerhalb des Abbund-Bereichs.
Ungeklärt sind die Spuren von drei Rippen (gelbe Pfeile, nur zwei im linken Bild) im klanglich toten Bereich links des Abbund-Rastens. Eigentlich sollten/müssten hier wegen des Abbundes keine Rippen sein. Rechtes Bild: Spuren von Rippen aus Bauphase 1 auf der Schürze und auf der Auflage im Diskantbereich
4. An der Unterseite des Kämpfer-Widerlagers im Bass (unten linkes Bild) befinden sich Reste des Resonanzbodens aus Bauphase 1. Die Reste besitzen eine annähernd gleiche Stärke wie der freischwingende Resonanzboden. Dies zeigt, dass der alte Resonanzboden aus Bauphase 1 entlang der Widerlager herausgesägt wurde. Um eine erneute Auflagefläche für den neuen Resonanzboden zu schaffen, wurde im Bass anschließend unterhalb des Widerlagers im Bereich der Abschrägung des Damms und der Schürze Platz geschaffen, in den ein kleines Klötzchen eingekeilt wurde, das erneut eine Auflage neben und am hinteren Ende der Widerlager darstellt. Im Diskantbereich (rechtes Bild) wurde eine Leiste in die Resonanzbodenauflage entlang des Widerlagers versenkt, die die neue Auflage darstellt
Um das Klötzchen einzubringen und zu verkeilen, musste der Erbauer/Restaurator den ursprünglichen Resonanzboden, der unterhalb des Widerlagers stehen geblieben war, im eingebauten Zustand des Widerlagers herausarbeiten. Unklar ist, ob der Damm und die Schürze in Bauphase 1 bereits abgeschrägt waren. Nur dann hätte der Handwerker eine gute Möglichkeit gehabt, den Resonanzboden aus Bauphase 1 herauszuarbeiten. An der Unterseite des Widerlagers links vom Klötzchen sieht man noch die Reste des herausgearbeiteten Resonanzbodens
Zusammefassung unserer Hypothese und Schlussfolgerungen
In TMW gibt es Hinweise darauf, dass die Konzeption des Resonanzbodens verändert wurde. Eindeutig sind die Spuren hinsichtlich einer Entfernung des ursprünglichen Resonanzboden. Seine Reste sind unter den Kämpferwiderlagern erhalten geblieben. Die Rastenkonstruktion zeigt sehr große Übereinstimmungen mit den drei anderen frühen Hammerflügeln Walters, die alle eine Abbund-Konstruktion aufweisen. Bei TMW ist die Abbund-Strebe vorhanden, aber ohne Funktion, weil in ihrer Höhe nachträglich verringert. Die eindeutige Entfernung des ersten Reonanzbodens führt zur Annahme, dass die Abbund-Strebe ursprünglich in Funktion war, dann herunter gesetzt und ein neuer, durchgehender Resonanzboden eingebaut wurde. Verschiedene Spuren von Rippen geben kein eindeutiges Bild wieder, Markierungen im Bereich des Blind-Resonanzbodens werfen bisher nicht klärbare Fragen auf. Feststellen kann man lediglich, dass auch hier womöglich ein experimenteller Prozess sichtbar wird.
Da wir von Anton Walter wissen, dass er den Instrumentenbau mit einer naturwissenschaftlichen Herangehensweise betrieb und wir bereits an der Mechanik einen experimentierfreudigen Geist feststellen konnten, kann man auch die Spuren an Korpus und Resonanzboden in diesen Kontext stellen. Alle späteren erhaltenen Flügel Anton Walters wurden, wie auch die Instrumente anderer Klavierbauer, ohne Abbund-Raste gebaut und sie zeigen jeweils unterschiedliche Berippungs-Systeme. Auch diesbezüglich scheint Walter immer auf der Suche nach Optimierung und Klanggestaltung gewesen zu sein. Der Hammerflügel TMW zeigt - folgt man unserer Hypothese - diese Auseinandersetzung Anton Walters mit den unterschiedlichen Reonanzboden-Konzepten und seine Versuche mit unterschiedlichen Berippungen.
Daher bietet der Hammerflügel aus dem Technischen Museum in Wien sowohl in seiner Mechanik als auch bei seinem Korpusaufbau besonders spannende und angerende Einblicke in den Erfindungsgeist und die Handwerkskunst seines Erbauers .
